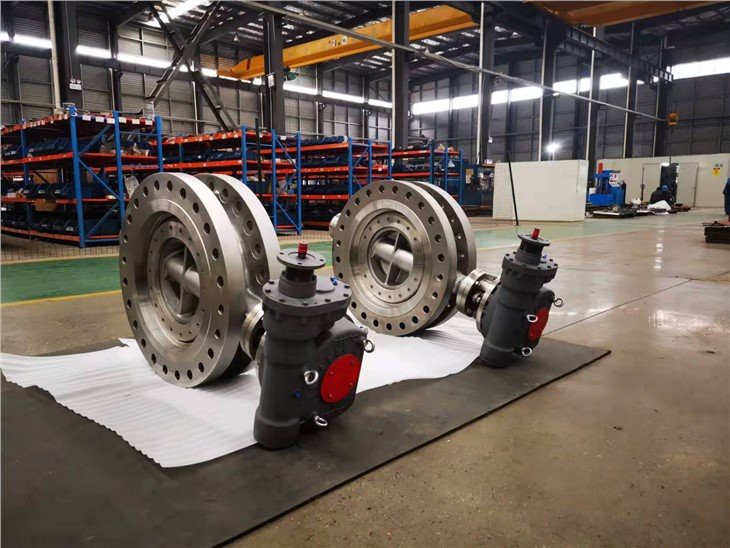

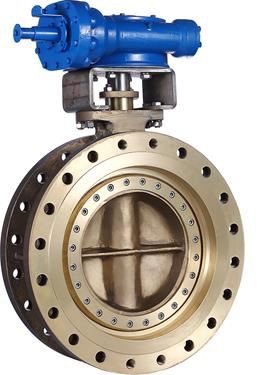

Τριπλή μετατόπιση πεταλούδα βαλβίδα σειρά 3000 κατάλογος

Η τριπλή βαλβίδα πεταλούδων μετατόπισης που παρέχει στους πελάτες τις επαγγελματικές λύσεις βαλβίδων για την αυστηρή εργασία conditions.to ικανοποιήσει τις απαιτήσεις πελατών, έχει παρέχει τη διάβρωση ανθεκτική, χαμηλή ή υψηλή θερμοκρασία ανθεκτική, τις ανθεκτικές στην τριβή και τις ειδικές υλικές βαλβίδες κατάλληλες για τα διάφορα μέσα. Συνεργαζόμαστε στενά με τις βιομηχανίες πετρελαίου και φυσικού αερίου, παραγωγής ηλεκτρικής ενέργειας, εξόρυξης, χημικών, τροφίμων και ποτών και ναυτιλίας, για να προβλέψουμε τις ανάγκες τους και να ξεπεράσουμε τις προσδοκίες τους.

Η τριπλή βαλβίδα πεταλούδων offset παρέχει αμφίδρομη μηδενική διαρροή και υψηλή απόδοση, ρέοντας στη νέα κατηγορία της βιομηχανίας χρησιμοποιώντας μια τεχνολογία που δεν ήταν προηγουμένως διαθέσιμη με άλλες βαλβίδες στροφής τριμήνου.

Μια ισχυρή δέσμευση για τη διατήρηση και τη βελτίωση της ποιότητας τόσο της απόδοσης των προϊόντων όσο και της εξυπηρέτησης πελατών είναι εγγενής στην πολιτική διαχείρισης.

Μηδενική διαρροή σημαίνει ότι δεν υπάρχει ορατή διαρροή όταν δοκιμάζεται σε υψηλή πίεση με νερό και χαμηλή πίεση με αέρα σύμφωνα με τα υπάρχοντα διεθνή πρότυπα.

Διαρροή μηδενικής φυσαλίδας:

Ο δακτύλιος στεγανοποίησης δίσκων επιτεύχθηκε με δύναμη ροπής που φορτώθηκε ομοιόμορφα στην πολυστρωματική άκρη σφραγίδων δίσκων, η οποία έχει τη λειτουργία για να εξασφαλίσει τη μηδενική διαρροή και στην υδροστατική ή δοκιμή αέρα ανά API 598.

Χαμηλή τριβή:

Η βαλβίδα χρησιμοποιεί μια δομή τριών εκκέντρων που σημαίνει ότι μια γωνιακή κάμερα προστίθεται στη βαλβίδα πεταλούδων δύο-εκκέντρων σφραγίδων μετάλλων acommon. Αυτή η γωνιακή έκκεντρο λειτουργεί για να έχει οποιοδήποτε σημείο μεταξύ του δαχτυλιδιού σφραγίδων και του δαχτυλιδιού καθισμάτων που χωρίζεται γρήγορα μακριά ή που έρχεται σε επαφή κατά τη διάρκεια της βαλβίδας ανοικτής και στενής δράσης για να αφήσει ένα χαμηλό fricion μεταξύ των ζευγαριών σφραγίδων, ο δακτύλιος σφράγισης και το κάθισμα βασίζεται στο συντονισμό των μερών σφράγισης, έτσι έχει τη χαμηλότερη τριβή και την άριστη αντίσταση ένδυσης κατά το άνοιγμα και το κλείσιμο, τόσο ο δίσκος όσο και το κάθισμα του σώματος είναι τέλεια στρογγυλά, ο δίσκος δεν αγγίζει την επιφάνεια σφράγισης σώματος μέχρι η βαλβίδα να κλείσει εντελώς.so, είναι χαμηλή φθορά.

Ανανεώσιμη Σφραγίδα:

Ο δακτύλιος σφράγισης μπορεί να διατηρηθεί και να αντικατασταθεί αντίστοιχα μετά από τυχαία ζημιά, αυτός ο αντικαταστάσιμος δακτύλιος seal επιτρέπει μια αξιόπιστη σφιχτή σφραγίδα και μεγαλύτερη διάρκεια ζωής.

Καλύτερη αξία για τα χρήματα:

οι βαλβίδες πεταλούδας (TOBV) παρέχουν την υψηλότερη ποιότητα και την καλύτερη διαθέσιμη αξία στη βιομηχανία ελέγχου. Ο μοναδικός σχεδιασμός αυτών των βαλβίδων παρέχει στιβαλή αξιοπιστία και εξαιρετικά εύκολη συντήρηση στον τομέα. Έτσι μειώνει το κόστος των πελατών μας παρέχοντας παράλληλα την καλύτερη αξία, ανεξάρτητες και εσωτερικές δοκιμές έχουν αποδείξει την ανώτερη ικανότητα ζωής υπηρεσιών μας, με τη φυσαλίδα-σφιχτή διακοπή μέσω πάνω από 100.000 κύκλων.

Τρία είδη σχεδίου σφραγίδων:

Οι τριπλές εκκεντρικές βαλβίδες πεταλούδων παρέχουν την μονόπληθυστη τοποθετημένη σε στρώματα σφραγίδα, αμφίδρομη τοποθετημένη σε στρώματα σφραγίδα&unidirectional μαλακή σφραγίδα στον πελάτη μας

Μετατόπιση 1

Ο άξονας τοποθετείται πίσω από το επίπεδο της επιφάνειας σφράγισης για να παρέχει μια συνεχή διαδρομή καθίσματος.

Μετατόπιση 2

Ο άξονας τοποθετείται στη μία πλευρά του κεντρικού άξονα σωλήνα/βαλβίδας για να επιτρέψει τη μετατόπιση της σφραγίδας από το κάθισμα κατά τη διάρκεια του ανοίγματος 90°.

Μετατόπιση 3

Οι κεντρογραμμείες του καθίσματος και του κώνου στεγανοποίησης είναι κεκλιμένες σε σχέση με την κεντρική γραμμή σωλήνων/βαλβίδων. Αυτή η τρίτη αντιστάθμιση εξαλείφει εντελώς το τρίψιμο.

Υλικά Κατασκευής

Σώμα:	Χάλυβας άνθρακα (A216 WCB, A352 LCB, A217 WC6,A217 WC9,A217 C5) / ανοξείδωτος χάλυβας (A351 CF8,A351 CF8M, A351 CF3,A351 CF3M) / διπλό ανοξείδωτο χάλυβα (A995 4A, A995 5A,A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Κράμα ασυνείδου (A494 CY-40,A494 CW-6MC) / Κράμα Μονέλ (A494 M35-1)
Δίσκος:	Χάλυβας άνθρακα (A216 WCB, A352 LCB, A217 WC6,A217 WC9,A217 C5) / ανοξείδωτος χάλυβας (A351 CF8,A351 CF8M, A351 CF3,A351 CF3M) / διπλό ανοξείδωτο χάλυβα (A995 4A, A995 5A,A995 6A) / Hastelloy (A494 N-12MV, A494 CW-12MW, A494 CW-2M) / Κράμα ασυνείδου (A494 CY-40,A494 CW-6MC) / Κράμα Μονέλ (A494 M35-1)
Ανακόπτω:	A276 420 / A705 17-4PH (A564 630) / A276 XM-19 / A182 F53 / S20910 / Hastelloy-276 / Inconel 625 / K500
Κάθισμα αμαξώματος:	Το σώμα είναι κάθισμα/ ηλεκτρόδιο 13Cr που αναδεικνύεται/SS304 ηλεκτρόδιο που αναδεικνύεται/SS316 ηλεκτρόδιο που αναδεικνύεται/STL electrode που αναδεικνύεται
Σφραγίδα δίσκων:	SS316+Γραφίτης / SS316+PTFE / Ίνκονελ 625+ PTFE / PTFE / RPTFE / PCTFE

Εύρος μεγέθους

• 4 "~80" (DN100~DN2000)

Αξιολογήσεις πίεσης

• 150lb~600lb

• PN10, PN16, PN25, PN40, PN64, PN100

DN (χιλ.)	NPS (ίντσα)	Πίεση
Κατηγορία150	Κατηγορία300	Κατηγορία600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•
1800	72	•
2000	80	•

Εύρος θερμοκρασίας

• -140°F έως 842°F. -60°C μέχρι 450°C

Διαμορφώσεις σώματος

• Λουγκ

• Διπλή φλάντζα

• Γκοφρέτα

• Συγκόλληση γλουτών

Συμμόρφωση

Σχεδιασμός βαλβίδων:	API 609
Πρόσωπο με πρόσωπο:	ISO 5752-20 / ISO 5752-13 / DIN F4
Σύνδεση:	ASME B16.5 / ASME B16.47 / EN 1092-1 / GOST 12815 / MSS SP-44 / ASME B16.25
Δοκιμή:	API 598
Ποιότητα κατασκευής:	ISO 9001 / ISO 15848

Πίεση δοκιμής

• Πίεση δοκιμής κοχυλιών: Ονομαστική πίεση*1.5

• Θετική πίεση δοκιμής: Ονομαστική πίεση *1.1

• Αντίστροφη πίεση δοκιμής: Ονομαστική πίεση *1.0

• Θετική και αντίστροφη πίεση δοκιμής αέρα: 0.6Mpa

• 13Cr εμφάνιση ηλεκτροδίων

• Εμφάνιση ηλεκτροδίων SS304

• Αναδεικνύεται το ηλεκτρόδιο SS316

• Αναδεικνύεται το ηλεκτρόδιο STL

Στην πραγματικότητα, οι πελάτες μας αντικαθιστούν τακτικά τις υπάρχουσες βαλβίδες πύλης, σφαιρών και σφαιρών επιτυγχάνοντας σημαντική μείωση του χώρου και του βάρους, ενώ επωφελούνται άμεσα από το χαμηλότερο κόστος εγκατάστασης.

Οι βαλβίδες τριπλής αντιστάθμισης έχουν χρησιμοποιηθεί εκτενώς σε όλες τις εφαρμογές όπου απαιτείται θετική απομόνωση. Ο σχεδιασμός στροφής τριμήνου και η εξαιρετικά χαμηλή ροπή λειτουργίας επιτρέπουν επίσης ακριβή έλεγχο της ροής και της πίεσης. Με τις δυνατότητες πραγματικής απομόνωσης και ελέγχου μας μπορούν να συνδυαστούν σε ένα μόνο προϊόν ενάντια στη συνήθη ανάγκη για δύο ξεχωριστές βαλβίδες.

Γράφημα επιδόσεων

• Επεξεργασία Πετρελαίου και Φυσικού Αερίου

• Βιομηχανία εκλεκτών χημικών ουσιών

• Χημικά και Πετροχημικά Εργοστάσια

• Παραγωγή ηλεκτρικής ενέργειας

• Υπεράκτιες πλατφόρμες

• Τηλεθερμαντική

• Πολτός και χαρτί

• Χαλυβουργεία

• Μύλοι Ζάχαρης

• Εγκαταστάσεις αφαλάτωσης

• Επεξεργασία νερού

• Κυκλοφορώντας νερό ψύξης

• Αφαλάτωση θαλασσινού νερού

ΜΙΑ ΒΑΛΒΊΔΑ ΥΨΗΛΉς ΠΟΙΌΤΗΤΑς ΠΟΥ ΕΛΑΧΙΣΤΟΠΟΙΕΊ ΤΟ ΚΌΣΤΟς ΙΔΙΟΚΤΗΣΊΑς ΣΑς

ΣΥΝΉΘΩς ΔΕΝ ΣΥΣΧΕΤΊΖΕΤΕ ΈΝΑ PREMIUM ΠΡΟΪΌΝ ΜΕ ΕΞΟΙΚΟΝΌΜΗΣΗ ΚΌΣΤΟΥς. ΩΣΤΌΣΟ, Η ΠΡΑΓΜΑΤΙΚΌΤΗΤΑ ΕΊΝΑΙ ΑΡΚΕΤΆ ΔΙΑΦΟΡΕΤΙΚΉ ΜΕ ΠΛΩΤΈς ΑΜΦΊΔΡΟΜΕς ΒΑΛΒΊΔΕς ΠΕΤΑΛΟΎΔΑς ΣΦΡΑΓΊΔΑς ΔΎΟ ΚΑΤΕΥΘΎΝΣΕΩΝ.

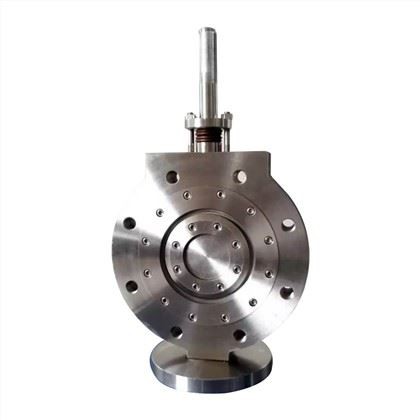

Τι συμβαίνει λοιπόν όταν εγκαθιστάτε και αρχίζετε να χειρίζεστε τη βαλβίδα; Η πλωτή αμφίδρομη βαλβίδα όφσετ σφραγίδας καθίσματος έχει σχεδιαστεί για να είναι ουσιαστικά χωρίς συντήρηση και δεν απαιτεί προγραμματισμένη συντήρηση στις περισσότερες εφαρμογές, παρέχοντας επιπλέον εξοικονόμηση κόστους σε όλο τον κύκλο ζωής της.

ΑΝΤΙΚΑΤΑΣΤΉΣΤΕ ΜΕ ΑΣΦΆΛΕΙΑ ΤΙς ΥΠΆΡΧΟΥΣΕς ΒΑΛΒΊΔΕς ΣΑς ΜΕ ΠΛΩΤΉ ΑΜΦΊΔΡΟΜΗ ΒΑΛΒΊΔΑ ΠΕΤΑΛΟΎΔΑς ΣΦΡΆΓΙΣΗς ΚΑΘΊΣΜΑΤΟς ΤΡΙΠΛΉς ΜΕΤΑΤΌΠΙΣΗς.

Η αντικατάσταση μιας υπάρχουσας βαλβίδας μπορεί να είναι μια αναγκαιότητα αλλά και μια στρατηγική επιλογή. Η αμφίδρομη διαρροή δύο κατευθύνσεων σφραγίδων αιωρούμενων καθισμάτων και ο εγγενώς ασφαλής σχεδιασμός πυρκαγιάς επιτρέπουν στους πελάτες μας να αντικαταστήσουν εύκολα τις βαλβίδες πυλών, σφαιρών και σφαιρών και, με τις μακριές βαλβίδες πρόσωπο με πρόσωπο (που σχεδιάζονται σύμφωνα με ASME B16.10), αυτή η λειτουργία μπορεί να πραγματοποιηθεί χωρίς την ανάγκη οποιασδήποτε τροποποίησης σωληνώσεων.

Η χρήση βαλβίδων μπορεί επίσης να συμβάλει στη μείωση των συστημικών αστοχιών βελτιώνοντας έτσι το συνολικό επίπεδο ακεραιότητας της ασφάλειας (SIL)· στην πραγματικότητα χρησιμοποιώντας πλωτές αμφίδρομες βαλβίδες μετατόπισης σφραγίδας καθίσματος με κατάλληλη επιλογή ενεργοποιητή, είναι δυνατή η διαμόρφωση του προϊόντος ώστε να υποβοηθείται η απαιτούμενη προστατευτική λειτουργία.
