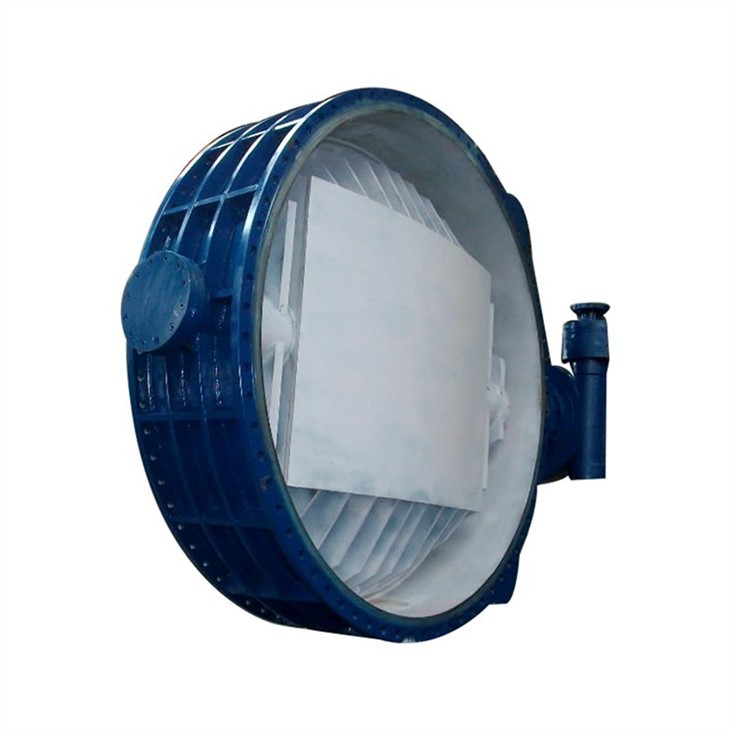

Triple Offset PTFE Multilevel Butterfly Valve

Τα τριπλά εκκεντρικά, πολυεπίπεδη, σκληρά σφραγισμένα προϊόντα σειράς πεταλούδας είναι βαλβίδες πεταλούδας μεγάλης διάρκειας και εξοικονόμησης ενέργειας. Η δομή του υιοθετεί τρισδιάστατη αρχή σχεδιασμού πυρήνα, το κάθισμα βαλβίδας υιοθετεί μια δομή πολλαπλών στρωμάτων συμβατή με σκληρή και μαλακή σφράγιση, εξαιρετική επεξεργασία και προηγμένη τεχνολογία. Αυτό το προϊόν αποτελείται από κύρια συστατικά όπως σώμα βαλβίδας, πλάκα πεταλούδας, κάθισμα βαλβίδας πολλαπλών επιπέδων, στέλεχος βαλβίδας και μηχανισμό μετάδοσης. Ως εκ τούτου, χρησιμοποιείται ευρέως στη μεταλλουργία, την ηλεκτρική ενέργεια, το πετρέλαιο, τη χημική βιομηχανία, τον αέρα, το αέριο, το καύσιμο αέριο, την παροχή νερού και την αποχέτευση και άλλους διαβρωτικούς αγωγούς μέσων.

Επειδή η βαλβίδα πεταλούδας αυτού του προϊόντος υιοθετεί τον τρισδιάστατο εκκεντρικό σχεδιασμό αρχών, η τροχιά κίνησης χώρου της επιφάνειας στεγανοποίησης είναι ιδανική και δεν υπάρχει τριβή και παρεμβολή μεταξύ των επιφανειών στεγανοποίησης και το υλικό στεγανοποίησης επιλέγεται κατάλληλα, έτσι ώστε Η βαλβίδα πεταλούδας έχει απόδοση στεγανοποίησης και αντοχή στη διάβρωση. , Η υψηλή αντίσταση στη θερμοκρασία και η αντοχή στη φθορά έχουν εγγυηθεί αξιόπιστα.

Δυνατότητα σχεδίασης +

· 1. Η ροπή ανοίγματος είναι μικρή, ευέλικτη και βολική, εξοικονόμηση εργασίας και εξοικονόμηση ενέργειας.

· 2. Η τρισδιάστατη δομή με πυρήνα κάνει την πλάκα πεταλούδας πιο σφιχτή Η απόδοση στεγανοποίησης είναι αξιόπιστη και χωρίς διαρροές.

· 3. υψηλή αντίσταση πίεσης, αντίσταση στη διάβρωση, αντοχή στη φθορά, μεγάλη διάρκεια ζωής κ.λπ.

· 4. Ανανεώσιμο στεγανοποιητικό δακτύλιο

· 5. Αδιάβροχο στέλεχος

· 6. Συσκευασία χαμηλών εκπομπών

Πρότυπο σχεδίασης +

· Σχεδιασμός: API 609

· Πρόσωπο με πρόσωπο: API609 / ISO5752-20 / ISO5752-13 / DIN F4 / EN558

· Άκρο φλάντζας: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 / MSS-SP44

· Άκρο συγκόλλησης με άκρη: ASME B16.25

· Δοκιμή: API598

· Πυρκαγιά: API607 / API6FA

Τεχνική προδιαγραφή +

· Μέγεθος: 2 "~ 80" (DN50 ~ DN2000)

· Κατηγορία: 150LB ~ 600LB / PN6 ~ PN100

· Σύνδεση: Διπλή φλάντζα / Συγκόλληση με κουμπιά / Lug / Wafer

· Λειτουργία: Worm Gear / Pneumatic ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

· Θερμοκρασία: -100 ~ 550 ℃

· Εφαρμογή: Επεξεργασία νερού / Χημική / Εγκαταστάσεις παραγωγής ενέργειας / Βιομηχανία χάλυβα

Επιλογή υλικού +

· Σώμα&ενισχυτή: Δίσκος άνθρακα (WCB, LCB)

· Ανοξείδωτο ατσάλι (CF8, CF8M, CF3, CF3M) /

· Διπλό ανοξείδωτο ατσάλι (4A, 5A, 6A) /

· Κράμα Hastelloy (N-12MV, CW-12MW, CW-2M) /

· Κράμα Inconel (CY-40, CW-6MC) /

· Κράμα Monel (M35-1) /

· Χάλκινο κράμα αλουμινίου (C95400, C95500, C95800, AB2C)

· Μίσχος: SS420 / 17-4PH / F51 / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

· Σφράγιση δίσκου: Στεγανοποιημένη στρώση (SS316+graphite, SS316+PTFE, SS316+RPTFE)

· Κάθισμα σώματος: 13Cr surfaing / SS304 surfacing / SS316 surfacing / STL surfface
