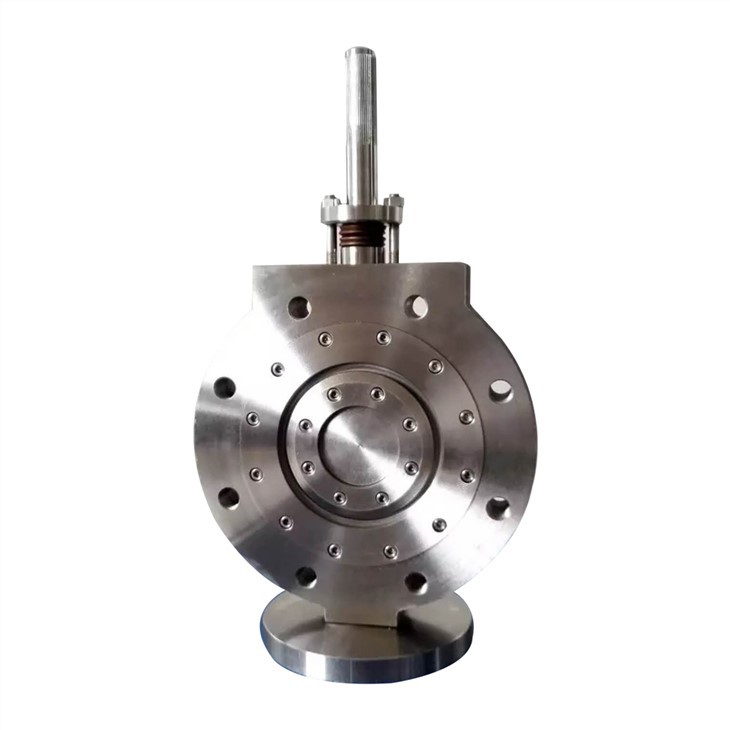

Κατάλογος Floating Seat Bi-directional Seal Butterfly Valve Series 4000

Ο σχεδιασμός της βαλβίδας βαλβίδας τριπλής αντιστάθμισης διπλής{0}}δικατευθυντικής στεγανοποίησης καθίσματος συνιστάται για βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη μηδενική-διαρροή, αμφί{2}}απενεργοποίηση διπλής κατεύθυνσης-σε σκληρές συνθήκες κρίσιμων διεργασίες, απομόνωση ατμού και ακραίες θερμοκρασίες. ειδικά όταν η χρήση μαλακών-υλικών με έδραση στις βαλβίδες είναι περιορισμένη.

Σε σύγκριση με τις σφαιρικές βαλβίδες, οι βαλβίδες πλωτής διπλής-κατευθυντικής σφράγισης τριπλής μετατόπισης είναι μια οικονομικά προσιτή λύση, ιδιαίτερα σε εγκαταστάσεις μεγαλύτερης διαμέτρου, που απαιτεί λιγότερη δομική υποστήριξη για να διασφαλιστεί η στεγανή απενεργοποίηση των φυσαλίδων-. Το αποτέλεσμα είναι ένα εικονικό κλείσιμο μηδενικής διαρροής-ακόμη και σε εφαρμογές υψηλής πίεσης αέρα, υψηλής-θερμοκρασίας, αμφίδρομης πίεσης. Λόγω της κίνησης του τετάρτου{4}}του ανοίγματος και κλεισίματος, οι βαλβίδες είναι εύκολο να αυτοματοποιηθούν και μπορούν να εκπληρώσουν ένα γρήγορο χρόνο κλεισίματος, ο οποίος συχνά απαιτείται σε εφαρμογές ασφαλείας.

Βελτιστοποιημένη γωνία καθίσματος:

An innovative seat angle design and Stellite® hard-faced valve body seat deliver a longer seal life and improved abrasion resistance, even after extensive cycling. Designed to eliminate wedging or binding of the disc, and lower the operating torque, the floating seat bi-directional seal triple offset valves can REDUCE TOTAL COST OF OWNERSHIP BY UP TO 50 percent .

Μοναδικό float κάθισμα:

Σε αντίθεση με τις βαλβίδες σφαιρικής, πεταλούδας ή βυσματοποίησης θέσης, η βαλβίδα πεταλούδας τριπλής μετατόπισης διπλής κατεύθυνσης σφράγισης Unique Float Seated προσαρμόζεται αυτόματα για να κατανέμει ομοιόμορφα τη συμπίεση στεγανοποίησης. Ένα αιωρούμενο κάθισμα και ένα φαρδύ στεγανοποιητικό δαχτυλίδι στην επιφάνεια στήριξης αποδίδουν ΚΑΛΥΤΕΡΗ ΣΤΕΓΑΝΩΣΗ για την εξάλειψη του δέσιμου και τη βελτίωση της απόδοσης.

Στεγανοποίηση από μέταλλο-σε-μέταλλο:

Το μεταλλικό κάθισμα και ο δακτύλιος στεγανοποίησης επεξεργασμένου ακριβείας παρέχουν αξιόπιστη και αμφίδρομη απενεργοποίηση σε εφαρμογές υψηλής-θερμοκρασίας, υψηλής πίεσης και σοβαρών σέρβις μεταξύ άλλων. Το κωνικό σχέδιο καθίσματος με δεξιά-γωνία διευκολύνει μια σχεδόν τριβή-ΛΙΓΟΤΕΡΟ ΣΕ-ΣΤΕΓΑΝΩΣΗ ΓΡΑΜΜΗΣ.

Πλαστικοποιημένη σφράγιση

Σφράγιση πολλαπλών επιπέδων από ανοξείδωτο χάλυβα και γραφίτη για να διασφαλιστεί η ΜΗΔΕΝΙΚΗ ΔΙΑΡΡΟΗ ΤΗΣ βαλβίδας ΣΕ ΕΦΑΡΜΟΓΗ ΥΨΗΛΗΣ ΠΙΕΣΗΣ ΑΕΡΑ.

Καινοτόμος σχεδιασμός στεγανοποίησης άξονα:

Επιτρέπει τον ανώτερο ΕΛΕΓΧΟ ΔΙΑΡΕΧΩΝ ΕΚΠΟΜΠΩΝ (ISO 15848, Class AH) υπό επαναλαμβανόμενο θερμικό κύκλωμα και ΜΕΙΩΝΕΙ ΤΟΝ ΠΙΘΑΝΟ ΧΡΟΝΟ ΚΑΤΑΒΑΣΗΣ.

Τι είναι το Floating Seat;

Θετική σφραγίδα:Ο δακτύλιος στεγανοποίησης δεσμεύεται στο κάθισμα.

Αντίστροφη σφράγιση:Το κάθισμα δεσμεύεται στον δακτύλιο στεγανοποίησης μετά από μικροσκοπική μετατόπιση.

Υλικά Κατασκευής

• Standard: A216 WCB, A351 CF8M

• Special (upon request): Duplex, Superduplex, LCC/LCB, WC6, CF3M, Monel®, Inconel®, Hastelloy®, Alloy 20

Εύρος μεγέθους

• 4" up to 64", in a single piece cast body

Αξιολογήσεις πίεσης

• ASME Class 150Lb, Class 300Lb, Class 600Lb

DN (mm)	NPS (ίντσα)		Πίεση
Τάξη 150	Τάξη 300	Τάξη 600
100	4	•	•	•
150	6	•	•	•
200	8	•	•	•
250	10	•	•	•
300	12	•	•	•
350	14	•	•	•
400	16	•	•	•
450	28	•	•	•
500	20	•	•	•
600	24	•	•	•
700	28	•	•	•
800	32	•	•	•
1000	40	•	•
1200	48	•	•
1400	56	•
1600	64	•

Εύρος θερμοκρασίας

• -140℉ up to 1022℉; -60 degree up to 550 degree

• Up to 1200℉ (649 degree ) possible with Shaft extension

Διαμορφώσεις σώματος

• Lug

• Double Flanged

• Wafer

• Buttweld

Συμμόρφωση

• API 609 and ASME B16.34 valve design standard

• Zero leakage as per API 598

• API 607, 6th edition: Fire Tested

• EPA Method 21 (Fugitive Emissions Compliance)

• ISO 15848, Class BH, level C03 is our standard offering. Class AH, level C02 is an optional offering

• Quality certification as per ISO 9001

Πίεση δοκιμής

• Shell Test Pressure: Nominal Pressure1.5

• Positive Test Pressure: Nominal Pressure 1.1

• Reverse Test Pressure: Nominal Pressure 1.0

• Positive and Reverse Air test Pressure: 0.6Mpa

Θα πρέπει να χρησιμοποιούνται πλωτές βαλβίδες πεταλούδας διπλής-κατευθυντικής σφράγισης διπλής κατεύθυνσης ή τριπλής μετατόπισης όταν η εφαρμογή απαιτεί αμφίδρομο κλείσιμο με φυσαλίδες-αλλά δεν επιτρέπει τη χρήση λάστιχου-επένδυσης βαλβίδα πεταλούδας λόγω χαμηλών/υψηλών θερμοκρασιών και υψηλής πίεσης.

Λεπτομέρεια στεγανοποιητικού δακτυλίου

■ Disc Seal is Multi-level seal. When seal wear, The seal can be repaired by tight the bolts of disc to extrude the sealing ring.

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Άλλες λεπτομέρειες σχεδίασης

■ Dynamic seal structure makes long-term seal of packing to extend the maintenance-free period.

■ Fish scale combination packing system,Which ensures Valve Maximum leakage rate Less than or equal to 20ppm.

■ Stem blow-out proof according to API609

■ Actuator connection platform according to ISO5211.

Μια βαλβίδα κορυφαίας ποιότητας που ελαχιστοποιεί το κόστος ιδιοκτησίας σας

Συνήθως δεν συσχετίζετε ένα προϊόν υψηλής ποιότητας με εξοικονόμηση κόστους. Ωστόσο, η πραγματικότητα είναι τελείως διαφορετική με τις βαλβίδες πεταλούδας διπλής{0}}δικατευθυντικής σφράγισης πλωτών καθισμάτων.

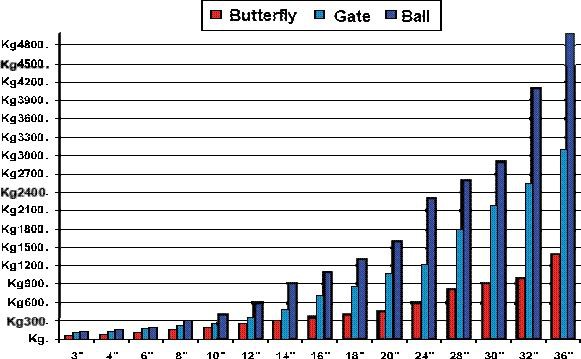

Στην πραγματικότητα, οι πελάτες μας αντικαθιστούν τακτικά τις υπάρχουσες σφαιρικές βαλβίδες, πύλη και σφαίρα επιτυγχάνοντας ουσιαστική μείωση του χώρου και του βάρους, ενώ επωφελούνται άμεσα από το χαμηλότερο κόστος εγκατάστασης.

Οι βαλβίδες τριπλής μετατόπισης έχουν χρησιμοποιηθεί εκτενώς σε όλες τις εφαρμογές όπου απαιτείται θετική απομόνωση. Ο σχεδιασμός τέταρτης στροφής και η εξαιρετικά χαμηλή ροπή στρέψης επιτρέπουν επίσης ακριβή έλεγχο ροής και πίεσης. Με τις βαλβίδες μας, οι πραγματικές δυνατότητες απομόνωσης και ελέγχου μπορούν να συνδυαστούν σε ένα μόνο προϊόν έναντι της συνήθους ανάγκης για δύο ξεχωριστές βαλβίδες. Επιπλέον, η χαμηλή ροπή σημαίνει επίσης χαμηλό κόστος ενεργοποίησης.

Τι συμβαίνει λοιπόν όταν εγκαθιστάτε και ξεκινάτε τη λειτουργία της βαλβίδας; Η βαλβίδα τριπλής μετατόπισης διπλής-κατευθυντικής σφράγισης πλωτής έδρας έχει σχεδιαστεί για να μην απαιτεί σχεδόν καμία συντήρηση και δεν απαιτεί προγραμματισμένη συντήρηση στις περισσότερες εφαρμογές, παρέχοντας επιπλέον εξοικονόμηση κόστους σε όλο τον κύκλο ζωής της.

ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΑΣΦΑΛΕΙΑ ΤΙΣ ΥΠΑΡΧΟΥΣΕΣ ΒΑΛΒΙΔΕΣ ΣΑΣ ΜΕ ΠΛΕΩΤΟ ΚΑΘΙΣΜΑ BI-ΚΑΤΕΥΘΥΝΣΗΣ ΤΡΙΠΛΗ ΑΝΤΙΣΤΟΙΧΗΣΗ ΒΑΛΒΙΔΑ ΠΕΤΑΛΟΥΔΑΣ.

Replacing an existing valve can be a necessity but also a strategic choice. floating seat bi-directional seal triple offset valve's bi-directional zero leakage and inherently fire safe design allows our customers to easily replace gate, ball and globe valves and, with our long face-to-face valves (designed in accordance to ASME B16.10), this operation can be carried out without the need of any piping modification.

Η χρήση βαλβίδων μπορεί επίσης να συμβάλει στη μείωση των συστημικών αστοχιών βελτιώνοντας έτσι το συνολικό Επίπεδο Ακεραιότητας Ασφαλείας (SIL). Στην πραγματικότητα, με τη χρήση βαλβίδων διπλής μετατόπισης διπλής{0}}κατευθυντικής σφράγισης πλωτής έδρας με κατάλληλη επιλογή ενεργοποιητή, είναι δυνατό να διαμορφωθεί το προϊόν για να υποβοηθηθεί η απαιτούμενη προστατευτική λειτουργία.
