Βαλβίδα πεταλούδας τριπλής μετατόπισης από μέταλλο σε μέταλλο

◆ Προδιαγραφές API

Όπως όλοι γνωρίζουμε, το API609 έχει γίνει στην πραγματικότητα το διεθνές πρότυπο για βαλβίδες που χρησιμοποιούνται σε σημαντικούς βιομηχανικούς αγωγούς. Το Xinluoke έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με την τελευταία έκδοση των προδιαγραφών API609. Το πιο πολύτιμο είναι ότι ο βασικός σχεδιασμός της βαλβίδας πεταλούδας Xinluoke δεν περιορίζεται στις προδιαγραφές API. Μπορεί να αντιστοιχεί σε BS5155, ANSI B 16.34, ASME SEC VIII και άλλες κύριες προδιαγραφές. Αυτό διασφαλίζει ότι η βαλβίδα πεταλούδας Xinluoke μπορεί να χρησιμοποιηθεί σε όλους τους βιομηχανικούς τομείς. Χρήσιμος.

◆ σχεδιασμός σφράγισης διπλής κατεύθυνσης

Η τριών εκκεντρικών μεταλλικών βαλβίδα πεταλούδας με σκληρό σφράγισμα πραγματοποιεί σφράγιση αμφίδρομης κατεύθυνσης και μπορεί να αντέξει πίεση και προς τις δύο κατευθύνσεις και δεν εμφανίζεται εσωτερική διαρροή όταν η πίεση είναι θετική ή αντίστροφη.

◆ Διπλή δομή ασφαλείας

Σε αυστηρή συμφωνία με τις προδιαγραφές API609, για να αποφευχθεί η παραμόρφωση της πλάκας πεταλούδας που προκαλείται από την επίδραση της πίεσης και της θερμοκρασίας του υγρού, η εξάρθρωση του στελέχους της βαλβίδας και η απόφραξη της επιφάνειας στεγανοποίησης, τοποθετούνται δύο ανεξάρτητοι δακτύλιοι ώθησης στο επάνω και κάτω πλευρές της πλάκας πεταλούδας. Διασφαλίστε την κανονική λειτουργία της βαλβίδας υπό οποιεσδήποτε συνθήκες εργασίας.

Ταυτόχρονα, για την αποφυγή απροσδόκητων ατυχημάτων που προκαλούνται από τη ζημιά του στελέχους της βαλβίδας που προκαλείται από άγνωστους λόγους, έχουν σχεδιαστεί δύο ανεξάρτητοι μηχανισμοί αποτροπής εκτόξευσης του στελέχους βαλβίδας μέσα και έξω από το κάτω άκρο της βαλβίδας, που επίσης εγγυάται την πίεση επίπεδο της βαλβίδας πεταλούδας από το πλάι. Πετύχετε έως και 2500 λίβρες.

◆ Χωρίς σχέδιο νεκρής ζώνης

Στη διαδικασία σχεδιασμού, δόθηκε ιδιαίτερη προσοχή σε ζητήματα εφαρμογής στον τομέα του ελέγχου και η αρχή στεγανοποίησης της τριπλής έκκεντρης βαλβίδας πεταλούδας χρησιμοποιήθηκε πλήρως για την επίτευξη σχεδίασης ανοιχτής γωνίας χωρίς νεκρή ζώνη, εξαλείφοντας έτσι το κοινό φαινόμενο άλματος ανοίγματος κατά το άνοιγμα συνηθισμένες βαλβίδες. Εξαλείφει την αδυναμία ρύθμισης της βαλβίδας λόγω διαφόρων ασταθών παραγόντων, όπως η τριβή στο χαμηλό εύρος ανοίγματος της βαλβίδας, δηλαδή εξαλείφει τη νεκρή ζώνη (ζώνη χωρίς αίσθηση), πράγμα που σημαίνει ότι η βαλβίδα πεταλούδας Xinluoke μπορεί σχεδόν να ξεκινήσει από { {1}} άνοιγμα. Ελέγξτε την περιοχή έως και 90 μοίρες ανοίγματος. Η κανονική αναλογία ελέγχου είναι μεγαλύτερη από 2 φορές αυτή των συνηθισμένων βαλβίδων πεταλούδας και η υψηλότερη αναλογία ελέγχου μπορεί να είναι τόσο υψηλή όσο 100:1. Αυτό δημιουργεί καλές συνθήκες για τη χρήση της βαλβίδας πεταλούδας Xinluoke ως βαλβίδα ελέγχου, ειδικά όταν η διάμετρος είναι μεγάλη, το κόστος της βαλβίδας διακοπής είναι εξαιρετικά υψηλό και η βαλβίδα διακοπής δεν μπορεί να επιτύχει μηδενική διαρροή. Πρέπει να απενεργοποιείται σε συνθήκες που απαιτούν απενεργοποίηση έκτακτης ανάγκης. Μια βαλβίδα διακοπής είναι εγκατεστημένη στο πλάι της βαλβίδας και η βαλβίδα πεταλούδας Xinluoke ενσωματώνει τον έλεγχο και την απενεργοποίηση και η εξοικονόμηση ενέργειας είναι εξαιρετικά εντυπωσιακή.

◆ Δομή έδρας βαλβίδας

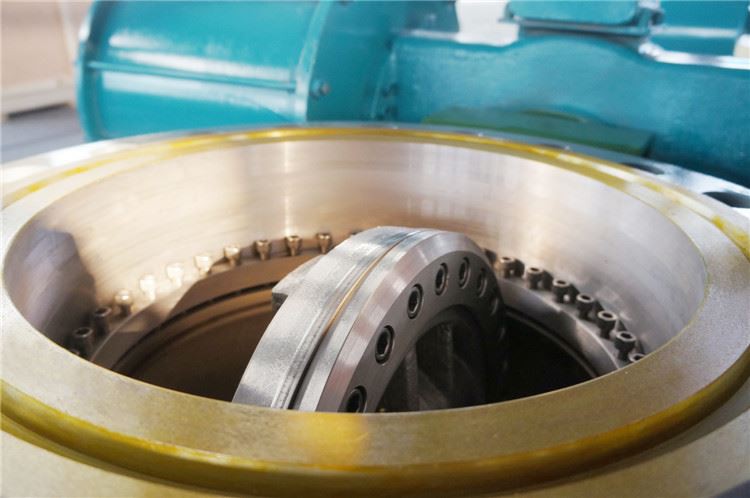

Υπάρχουν δύο δομές εγκατάστασης έδρας βαλβίδας για τριπλές έκκεντρες βαλβίδες πεταλούδας. Τα περισσότερα από αυτά είναι ελασματοποιημένα φύλλα ανοξείδωτου χάλυβα και φύλλα γραφίτη που πρόκειται να τοποθετηθούν στην πλάκα πεταλούδας. Η επιφάνεια στεγανοποίησης διαβρώνεται εύκολα από τα υγρά και η διάρκεια ζωής της έδρας της βαλβίδας είναι πολύ μικρή. Αλλά η βαλβίδα πεταλούδας Xinluoke υιοθετεί τη δομή έδρας βαλβίδας από σφυρήλατο χάλυβα από κράμα μετάλλου. Τα πλεονεκτήματά του είναι η αντοχή στη διάβρωση, η αντοχή στη φθορά, η αντοχή σε υψηλή θερμοκρασία και πίεση και μεγάλη διάρκεια ζωής, κάτι που είναι αδιανόητο για διπλές εκκεντρικές βαλβίδες πεταλούδας ή άλλες τριπλές έκκεντρες βαλβίδες πεταλούδας.

◆ Αντικαταστάσιμο ζεύγος στεγανοποίησης

Το στεγανοποιητικό ζεύγος βαλβίδας πεταλούδας Xinluoke είναι μοναδικό. Εφόσον η επιφάνεια στεγανοποίησης της πλάκας πεταλούδας και της πλάκας πεταλούδας είναι ανεξάρτητες, η έδρα της βαλβίδας και το σώμα της βαλβίδας είναι επίσης ανεξάρτητα, επομένως η επιφάνεια στεγανοποίησης της πλάκας πεταλούδας και της έδρας βαλβίδας μπορούν να αντικατασταθούν ταυτόχρονα, δηλαδή , όταν η πλάκα πεταλούδας είναι σφραγισμένη Όταν η επιφάνεια ή η έδρα της βαλβίδας είναι κατεστραμμένη, δεν χρειάζεται να βιαστείτε να τη μεταφέρετε πίσω στο εργοστάσιο παραγωγής ή αποσυναρμολογήστε τη βαλβίδα, απλώς αντικαταστήστε την επιφάνεια στεγανοποίησης της πλάκας πεταλούδας και την έδρα της βαλβίδας. Αυτό όχι μόνο μειώνει σημαντικά το κόστος συντήρησης, αλλά μειώνει επίσης σημαντικά τις ανθρωποώρες συντήρησης και τις γενικές επισκευές. Ένταση και δυσκολία.

◆ Ισορροπημένη σταθερή δομή

Ξεκινώντας από το σχήμα και τα χαρακτηριστικά της επιφάνειας στεγανοποίησης της τριπλής έκκεντρης βαλβίδας πεταλούδας, το ζεύγος στεγανοποίησης της βαλβίδας πεταλούδας Xinluoke υιοθετεί μια ισορροπημένη μέθοδο στερέωσης κατανομής, η οποία όχι μόνο έχει ακριβή τοποθέτηση, αλλά και κάνει κάθε μπουλόνι να δέχεται μια ισορροπημένη δύναμη, αποτρέποντας ανομοιόμορφη κατανομή τάσεων. Το ζεύγος στεγανοποίησης είναι χαλαρό και παρουσιάζει διαρροή.

◆ Εγγενής πυρίμαχη δομή

Πολλές βαλβίδες ισχυρίζονται ότι έχουν πυρίμαχη δομή, αλλά οι περισσότερες χρησιμοποιούν μια μαλακή και σκληρή δομή διπλής έδρας για να μειώσουν τη διαρροή. Στην πραγματικότητα, αυτό είναι πολύ επικίνδυνο επειδή η ατελής καύση του μαλακού στεγανοποιητικού καθίσματος θα αναγκάσει το μέταλλο να στηρίξει το κάθισμα. Η καταπόνηση, η διαφορά θερμοκρασίας και η παραμόρφωση θα προκαλέσουν αποτυχία της πυρίμαχης λειτουργίας. Ως εκ τούτου, η Ευρώπη και οι Ηνωμένες Πολιτείες εξαλείφουν σταδιακά αυτό το είδος ψευδούς πυρίμαχης βαλβίδας. Επειδή έχει μηδενική διαρροή, δεν απαιτεί τη βοήθεια μαλακής στεγανοποίησης και είναι μια πραγματική βασική πυρίμαχη κατασκευή.

◆ Δυναμικό σύστημα συσκευασίας φορτίου

Όσον αφορά τη διαρροή της βαλβίδας, παραδοσιακά, η διαρροή της έδρας της βαλβίδας είναι συχνά συγκεντρωμένη, δηλαδή η εσωτερική διαρροή, και η διαρροή του τμήματος πλήρωσης, δηλαδή η εξωτερική διαρροή αγνοείται. Στην πραγματικότητα, είναι αδιαμφισβήτητο γεγονός ότι στη σύγχρονη κοινωνία όπου τα περιβαλλοντικά ζητήματα εκτιμώνται όλο και περισσότερο, η διαρροή είναι πολύ πιο επιβλαβής από την εσωτερική διαρροή. Η τριπλή έκκεντρη βαλβίδα πεταλούδας είναι μια βαλβίδα περιστροφικού τύπου και η κίνηση του στελέχους της είναι περιστροφή μόνο 90 ​​μοιρών. Σε σύγκριση με την κίνηση του στελέχους βαλβίδας των βαλβίδων πύλης και των σφαιρικών βαλβίδων, οι οποίες είναι σπειροειδείς παλινδρομικές κινήσεις πολλαπλών στροφών, ο βαθμός φθοράς στο τμήμα στεγανοποίησης είναι πολύ χαμηλός. Η διάρκεια ζωής είναι πολύ μεγάλη και ο τυπικός σχεδιασμός δυναμικού φορτίου υιοθετείται για τη δομή αποτροπής εξωτερικής διαρροής, όπως η στεγανοποίηση, έτσι ώστε η τυπική απόδοση στεγανοποίησης μπορεί να είναι εγγυημένη κάτω από 100 ppm όταν η δοκιμή εξωτερικής διαρροής εκτελείται σύμφωνα με Προδιαγραφές EPA21. Όλοι αυτοί οι δείκτες σημαίνουν ότι μπορεί να χρησιμοποιηθεί σε αγωγούς τοξικών και επικίνδυνων μέσων σε διάφορους τομείς, όπως η χημική βιομηχανία.

Συνοψίζοντας, η τριπλή έκκεντρη βαλβίδα πεταλούδας, ως η κρυστάλλωση της τελευταίας τεχνολογίας βαλβίδων, θα εκμεταλλευτεί τα πλεονεκτήματα των διαφόρων βαλβίδων και θα αποφύγει τις αδυναμίες των διαφόρων βαλβίδων και σίγουρα θα τυγχάνει ολοένα και μεγαλύτερης προσοχής από χρήστες και σχεδιαστές. Το μέγιστο επίπεδο πίεσης μπορεί να φτάσει τις 2500 λίβρες, το τυπικό διαμέτρημα μπορεί να φτάσει τις 48 ίντσες και ο σφιγκτήρας, η ωτίδα, η φλάντζα, η συγκόλληση άκρου, τα διάφορα δομικά μήκη κ.λπ. μπορούν να αντιστοιχούν και λόγω της μεγάλης επιλογής υλικών βαλβίδων πεταλούδας, Υψηλή και χαμηλή θερμοκρασία, διάφορα οξέα, αλκάλια και άλλα διαβρωτικά μέσα μπορούν επίσης να ανταποκριθούν ελεύθερα. Ειδικά όσον αφορά τη μεγάλη διάμετρο, με το πλεονέκτημα της μηδενικής διαρροής, αντικαθιστά συνεχώς μεγάλες βαλβίδες πύλης και σφαιρικές βαλβίδες σε βαλβίδες διακοπής. Ομοίως, με την εξαιρετική λειτουργία ελέγχου της, η βαλβίδα ελέγχου αντικαθιστά συνεχώς την ογκώδη βαλβίδα διακοπής.

◆ Σχεδιασμός & Κατασκευή: ANSI16.34,BS 5155,JIS B2071,DIN 3354.

◆ Διάσταση πρόσωπο με πρόσωπο: API 609, ISO 5752, DIN 3202, BS 4504, JIS B2002.

◆ Φλάντζα άκρα: ANSI B16.5, MSS-SP-44, ISO 7005 ,BS 4504.

◆ Ακρα συγκόλλησης: ANSI B16.25.

◆ Δοκιμή πίεσης: API 598, ISO 5208, BS 5146.

◆ Υψηλή σκληρότητα, αντοχή στη διάβρωση, αντοχή στη φθορά, αντοχή σε υψηλή θερμοκρασία

◆ Κραματοποιημένος χάλυβας HRC30-45 μοίρες

◆ Κράμα stellite HRC40-60 μοίρες

◆ Καρβίδιο βολφραμίου HRC 70 μοιρών ή περισσότερο

◆ Σώμα και δίσκος: Ανθρακούχο χάλυβα (WCB, LCB)

◆ Ανοξείδωτος χάλυβας (CF8, CF8M, CF3, CF3M) /

◆ Διπλό ανοξείδωτο χάλυβα (4A,5A,6A) /

◆ Κράμα από κράμα κράματος (N-12MV,CW-12MW,CW-2M) /

◆ Inconel κράμα (CY-40,CW-6MC) /

◆ κράμα μονέλ (M35-1) /

◆ Κράμα μπρούτζου αλουμινίου (C95400, C95500, C95800, AB2C)

◆ Στέλεχος: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Σφράγιση δίσκου: A105+Ενιτροποίηση / A105+STL / F304+ Νίτρωση / F304+STL / F316+ Νιτρώση / F316+ STL

◆ Σώμα κάθισμα: A105+Ανιτροποίηση / A105+STL / F304+ Νίτρωση / F304+STL / F316+ Νίτρωση / F316+ STL
