Κατάλογος Triple Offset Butterfly Valve Series 4210

Tipbv District Heating Triple Offset Butterfly Valve προτείνεται για ρωσικές εφαρμογές τηλεθέρμανσης που απαιτούν αξιόπιστη μηδενική-διαρροή, PN25, συγκόλληση διπλής κατεύθυνσης, σφράγιση διπλής κατεύθυνσης σε συνθήκες νερού ή ατμού 270 μοιρών κρίσιμων διεργασιών, απομόνωση ατμού , και ακραίες θερμοκρασίες σε συστήματα συμπαραγωγής (συνδυασμένης θερμικής ισχύος), που διατίθενται από άνθρακα και ανοξείδωτο χάλυβα, οι βαλβίδες έχουν σχεδιαστεί για ανθεκτικότητα ώστε να παρέχουν χαμηλό κόστος ζωής.

Οι μεγαλύτερες βαλβίδες πεταλούδας Tipbv είναι ονομαστικής οπής 1600 mm, οι βαλβίδες πεταλούδας μπορούν να καθοριστούν με όλες τις-μεταλλικές σφραγίδες για καλύτερη στεγανοποίηση από τις βαλβίδες πεταλούδας με πλαστικοποιημένο σφράγισμα (στεγανοποίηση από ανοξείδωτο γραφίτη).

Μοναδικό float κάθισμα:

Σε αντίθεση με τις τοποθετημένες βαλβίδες θαλάσσης με πολυστρωματικές θέσεις, το Un ique Float Seated Tipbv αμφίδρομης στεγανοποίησης τριπλής απενεργοποίησης και η βαλβίδα πεταλούδας-προσαρμόζεται ώστε να κατανέμει ομοιόμορφα τη συμπίεση θάλασσας. Ένα αιωρούμενο κάθισμα και ένας φαρδύς δακτύλιος στεγανοποίησης που υποστηρίζουν την πρόσοψη παρέχουν ΚΑΛΥΤΕΡΗ ΣΦΑΓΩΓΗ για την εξάλειψη του δεσμού και τη βελτίωση της απόδοσης.

Αφαιρούμενη σφράγιση:

Ο δακτύλιος τροφοδοσίας και στεγανοποίησης της βαλβίδας πεταλούδας τριπλής μετατόπισης τηλεθέρμανσης Tipbv μπορούν να αφαιρεθούν εύκολα όταν καταστραφούν κατά λάθος, τα εξαρτήματα στεγανοποίησης μπορούν να ανανεωθούν σε σύντομο χρονικό διάστημα και ΜΕΙΩΝΕΙ ΤΟΝ ΧΡΟΝΟ ΣΥΝΤΗΡΗΣΗΣ ΤΟΥ ΕΞΟΠΛΙΣΜΟΥ.

Στεγανοποίηση από μέταλλο-σε-μέταλλο:

Το μεταλλικό κάθισμα ακριβείας και ο στεγανοποιητικός δακτύλιος στο συκώτι είναι αξιόπιστη και αμφίδρομη απενεργοποίηση μεταξύ άλλων σε υψηλές-θερμοκρασίες, υψηλή πίεση και αυστηρές εφαρμογές σέρβις. Ο κωνικός σχεδιασμός καθίσματος με τη δεξιά-γωνία διευκολύνει μια σχεδόν τριβή-ΛΙΓΟΤΕΡΟ ΣΕ-ΓΡΑΜΜΗ ΘΑΛΑΣΣΙΑΣ ΠΕΡΙΟΧΗΣ.

Καινοτόμος σχεδιασμός στεγανοποίησης άξονα:

Επιτρέπει τον ανώτερο FUGITIVE TIPBV CONTROL (ISO 15848) υπό επαναλαμβανόμενη θερμική κυκλοποίηση και ΜΕΙΩΣΗ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΟΝΟΥ ΚΑΤΑΒΑΣΗΣ.

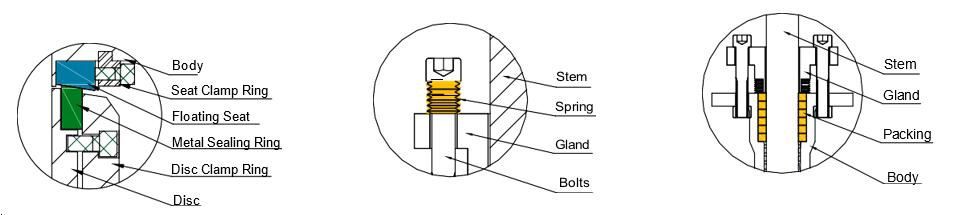

Λεπτομέρεια στεγανοποιητικού δακτυλίου

■ Disc sealing ring is forged metal ring. When fully opening, the scour of medium at high speed will not damage the valve, which prolongs the working life.

Λεπτομέρεια ελατηρίου αδένα

■ Dynamic seal structure makes long-ter m seal of packing to extend the maintenan ce-free period.

Λεπτομέρεια συσκευασίας

■ Fish scale combination packing syste m,Which ensures Valve Maximum leaka ge rate Less than or equal to 20ppm.

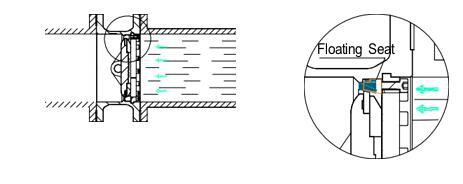

Τι είναι το Floating Seat;

Positive Seal: Ο δακτύλιος στεγανοποίησης δεσμεύεται στο κάθισμα.	Reverse seal: seat engage to the sealing ring after microscopic displacement

Υλικά Κατασκευής

• Body: A105

• Disc: WCB/CF8M

• Stem: SS420/17-4PH

• Seat: F6a Hard coating

• Seal ring: F316 Hard coating

Εύρος μεγέθους

Εύρος θερμοκρασίας

• -84℉ up to 797℉

-29 μοίρες έως 425 μοίρες

Διαμορφώσεις σώματος

• Buttweld

Συμμόρφωση

• Valve design standard: API609

• End to end dimension standard: API609/EN558-1

• BW connection standard: ASME B 16.25

• Test standard: API598

Πίεση δοκιμής

• Shell Test Pressure: 3.75MPa

• Positive Test Pressure: 2.75Mpa

• Reverse Test Pressure: 2.5Mpa

• Positive and Reverse Air test Pressure: 0.6Mpa

Εφαρμογές

• A District HeatingTriple Offset Butterfly Valve sho uld be used when the application requires reliable zero-leakage, abrasion resistance, bidirectional se aling, long-life.
