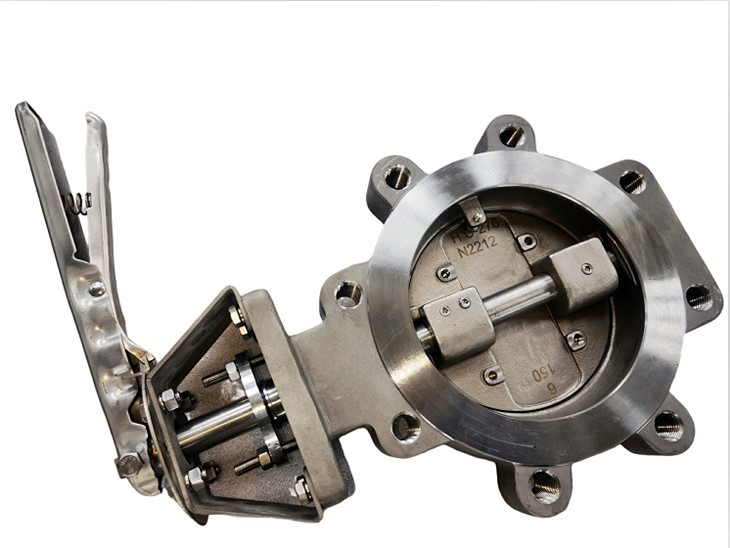

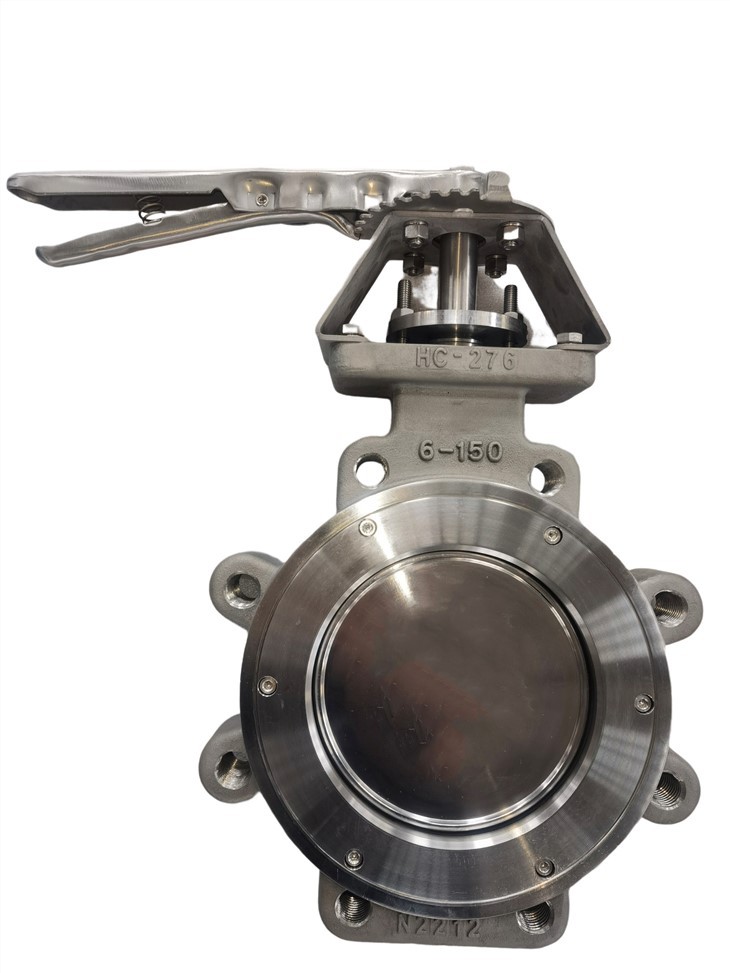

Υψηλής απόδοσης μαλακή βαλβίδα πεταλούδων καθισμάτων

Η βαλβίδα πεταλούδων υψηλής επίδοσης Taitubv μαλακός-σφραγίδων υιοθετεί το διπλό εκκεντρικό σχέδιο για να επιτύχει bidirectional 1:1 μηδενική λειτουργία διαρροής. Στο σημείο εκκίνησης του καθίσματος της βαλβίδας, η εκκεντρική σφαιρική πλάκα βαλβίδας παράγει ένα εφέ που μοιάζει με κάμερα, το οποίο μπορεί να τραβήξει την πλάκα της βαλβίδας μακριά από το κάθισμα της βαλβίδας χωρίς υπερβολική ροπή και η πλάκα βαλβίδας δεν έρχεται σε επαφή με το κάθισμα της βαλβίδας. Αυτό το αποτέλεσμα μειώνει τη φθορά του καθίσματος της βαλβίδας, ελαχιστοποιεί το φαινόμενο παραμόρφωσης και μειώνει τη ροπή λειτουργίας. Όταν η βαλβίδα είναι κλειστή, αυτή η κίνηση που μοιάζει με έκκεντρο μετατρέπει την περιστροφική κίνηση της πλάκας βαλβίδας σε γραμμική κίνηση, πιέζοντας αποτελεσματικά την πλάκα της βαλβίδας σε επαφή με το κάθισμα της βαλβίδας και η επαφή γραμμής H μεταξύ της πλάκας βαλβίδας και του καθίσματος της βαλβίδας είναι σε επαφή με τον υαλοκαθαριστήρα για να εξασφαλίσει αποτελεσματική Στην περίπτωση της σφράγισης, αποφύγετε τη συσσώρευση ακαθαρσιών στο μέσο.

Η πλάκα βαλβίδας ταιριάζει με την κωνική επιφάνεια του στελέχους της βαλβίδας και η ακρίβεια αντιστοίχισης είναι υψηλή. Κάτω από ένα σημαντικό φορτίο, το πιάτο βαλβίδων μπορεί να κλείσει ακριβώς, το κλείσιμο είναι αξιόπιστο, και η σφράγιση είναι σταθερή.

Χαρακτηριστικό σχεδίασης+

1. Το κάθισμα βαλβίδων συνδυάζει τα πλεονεκτήματα PTFE και το ελαστικό λάστιχο, είναι αντιδιαβρωτικό και παρατείνει τη ζωή υπηρεσιών του καθίσματος βαλβίδων.

2. Ο positioner καθισμάτων βαλβίδων και το σχέδιο αυλάκωσης αυλακώσεων σωμάτων βαλβίδων εξασφαλίζουν την ακριβή και σταθερή τοποθέτηση του καθίσματος βαλβίδων. Ο ολόσωμη θέση καθισμάτων βαλβίδων χρησιμοποιεί τα υψηλής αντοχής μπουλόνια για να συνδεθεί με το σώμα βαλβίδων με έναν ισορροπημένο τρόπο για να εξασφαλίσει τη μέγιστη δύναμη σκλήρυνσης του καθίσματος βαλβίδων και να εξασφαλίσει το σωλήνα Οδική σφραγίδα.

3. Το κάθισμα βαλβίδων με την αξιόπιστη σφράγιση και την καλή ενισχυτική δύναμη σφραγίζεται από την πίεση του μέσου σωληνώσεων. Όσο υψηλότερη είναι η μέση πίεση του αγωγού, τόσο μεγαλύτερη είναι η δύναμη σφράγισης. Κάτω από τη χαμηλότερη πίεση ή το κενό, αυτό το είδος ενισχυτικού καθίσματος βαλβίδων Σχέδιο, στην κατάσταση της ενεργειακής αποθήκευσής του, μπορεί να παρέχει την καλύτερη απόδοση σφράγισης, η μέση πίεση σωληνώσεων μειώνεται, η ενεργειακή αποθήκευση του ενεργοποιητή θα μειωθεί αναλόγως, και ο λογικός και μοναδικός σχεδιασμός εξασφαλίζει τη μακρύτερη ζωή υπηρεσιών της βαλβίδας

4. Παρέχει τη διπλής κατεύθυνσης αεροστεγή ικανότητα σφράγισης για τα μέσα σωληνώσεων

5. Το ίδιο το κάθισμα βαλβίδων έχει τη δυνατότητα να αυτορυθμιστεί στις μέσες αλλαγές θερμοκρασίας και την πίεση σωληνώσεων, ελαχιστοποιώντας κατά συνέπεια τη φθορά του καθίσματος βαλβίδων

6. Το κάθισμα βαλβίδων είναι εύκολο να αντικατασταθεί. Απλά αφαιρέστε το positioner καθισμάτων βαλβίδων, αφότου στρώνεται η πλάκα βαλβίδων στην κλειστή θέση, τοποθετήστε τη νέα συνέλευση καθισμάτων βαλβίδων στην αυλάκωση σωμάτων βαλβίδων, και χρησιμοποιήστε έπειτα το positioner καθισμάτων βαλβίδων για να συνδέσετε σταθερά στο σώμα βαλβίδων. .

Πρότυπο σχεδίασης+

· Σχεδιασμός: API 609

· Πρόσωπο με πρόσωπο: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Τέλος φλάντζας: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Άκρο συγκόλλησης γλουτών: ASME B16.25

· Δοκιμή: API598

· Πυρασφάλεια: API607 / API6FA

Τεχνικές προδιαγραφές+

· Μέγεθος: 2"~64"(DN100~DN1600)

· Κατηγορία: 150Lb~1500Lb/PN6~PN250

· Σύνδεση: Διπλή φλάντζα/Lug/γκοφρέτα (συγκόλληση άκρης ως αίτημα)

· Λειτουργία: Χειρωνακτικός/εργαλείο σκουληκιών/πνευματικός ενεργοποιητής/ηλεκτρικός ενεργοποιητής

· Θερμοκρασία: -60°C σε +180°C

· Εφαρμογή: χωρισμός αέρα/ατμός/παράκτια πλατφόρμα /chemicals/πετρέλαιο&gas /solar θερμική ηλεκτρική ενέργεια

Επιλογή υλικού+

· Σώμα: Χάλυβας άνθρακα (WCB, LCB, WC6, WC9, C5) /

· Ανοξείδωτο (CF8, CF8M, CF3, CF3M) /

· Διπλό ανοξείδωτο (4A, 5A, 6A) /

· Κράμα hastelloy (Ν-12MV, CW-12MW, CW-2M) /

· Κράμβη ινκόνελ (CY-40,CW-6MC) /

· Κράγραμμα Monel (M35-1) / Μονέλ 400

· Κράμα χαλκού αλουμινίου (C95400,C95500,C95800,AB2C)

· Δίσκος: Ανοξείδωτος (CF8, CF8M, CF3, CF3M) /

· Διπλό ανοξείδωτο (4A, 5A, 6A)Κράμα hastelloy (ν-12MV, CW-12MW, CW-2M)/

· Κράμβη ινκόνελ (CY-40,CW-6MC) /

· Κράγραμμα Monel (M35-1) /

· Κράμα χαλκού αλουμινίου (C95400,C95500,C95800,AB2C)

· Μίσχος: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Ακράτεια-625 / Hastelloy-276

· Κάθισμα σώματος: PTFE/RPTFE
