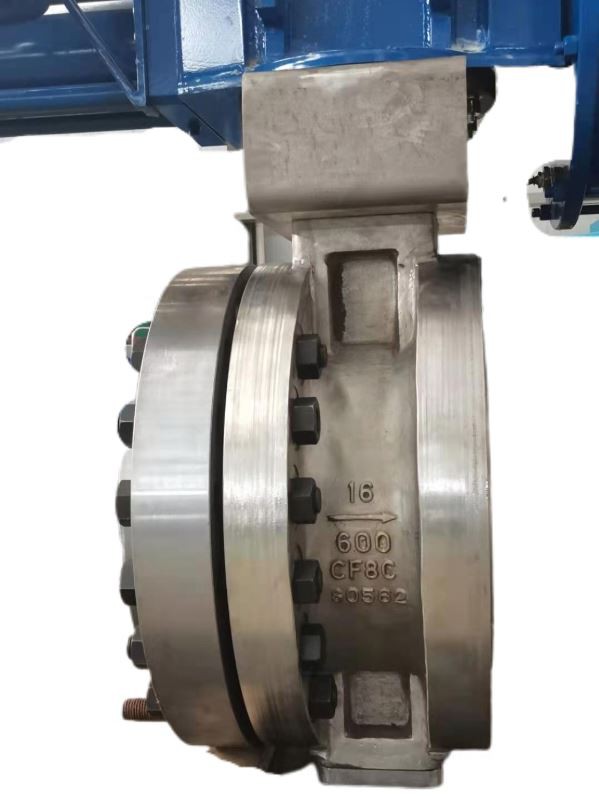

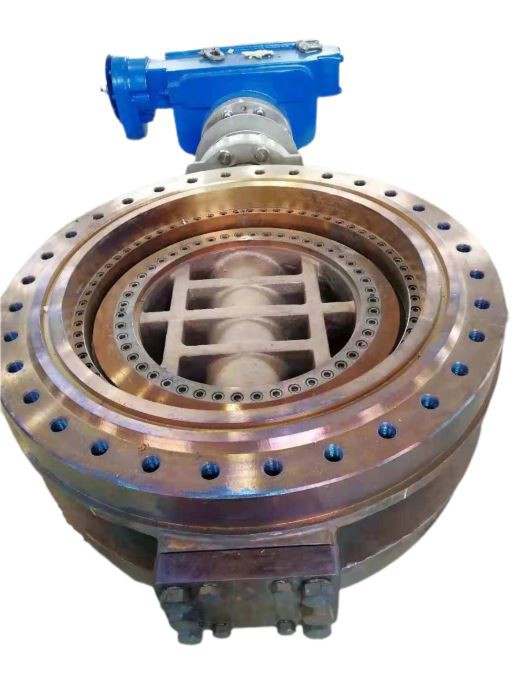

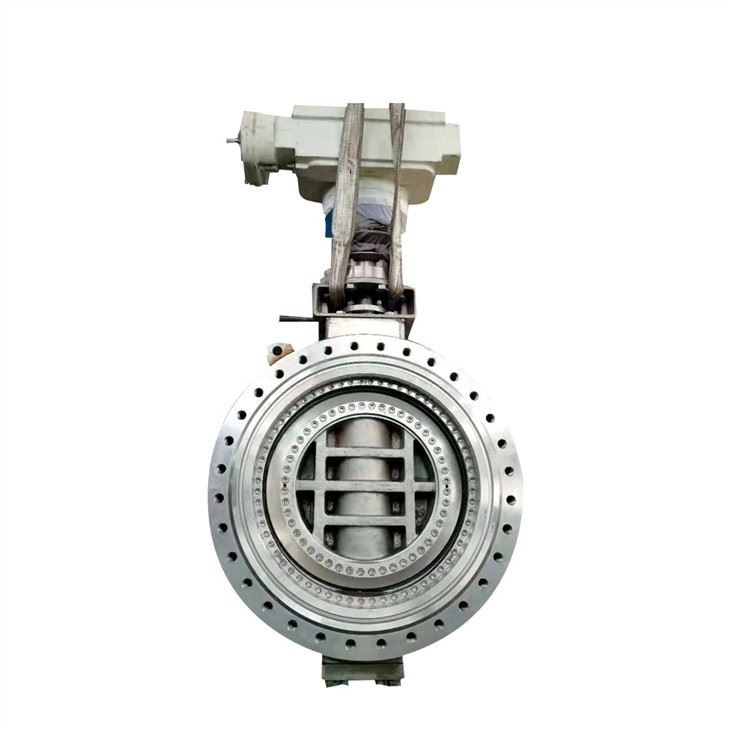

Βαλβίδα πεταλούδων υψηλής θερμοκρασίας

Το Taitubv υιοθετεί το πολυ-εκκεντρικό σχέδιο σχεδίου και ψύξης βαλβίδων, το οποίο μπορεί καλύτερα να ελέγξει την παραμόρφωση επέκτασης και συστολής της υψηλής και χαμηλής θερμοκρασίας. Έχει τα πλεονεκτήματα της υψηλής θερμοκρασίας αντίστασης, ελαφριά λειτουργία, καμία τριβή κατά το άνοιγμα και το κλείσιμο, τη βελτίωση της απόδοσης σφράγισης της βαλβίδας πεταλούδων και την επέκταση της ζωής υπηρεσιών. Τα πλεονεκτήματα όπως

1: θετικός κυκλικός σφραγίζοντας δαχτυλίδι με τη σφαιρική επιφάνεια, ariants από την υψηλή και χαμηλή θερμοκρασία. Σε αυτή την περίπτωση, η πενταπλή μετατόπιση είναι η καλύτερη λύση στο σχεδιασμό δομής της βαλβίδας πεταλούδας για υπηρεσίες υψηλής και χαμηλής θερμοκρασίας.

2: Αυξήστε την αξονική εκκεντρότητά του (μεγαλύτερη διάμετρο του μίσχου), και για να μειώσετε την ακτινωτή εκκεντρότητά του. Η ανώτερη αξία στοιχείων του είναι ουσιαστική για το σχέδιο βαλβίδων πεταλούδων υψηλής πίεσης.

3: Η μείωση της ακτινωτής εκκεντρικότητας φέρνει τη χαμηλότερη ροπή ανοίγματος, μειώνει την τριβή κατά τη διάρκεια του ανοίγματος και του κλεισίματος για την πεταλούδα υψηλής πίεσης. Βεβαιωθείτε ότι ο χρόνος ανύψωσης υπηρεσίας είναι μεγαλύτερος από τη βαλβίδα πεταλούδας τριπλής μετατόπισης.

4: Η πίεση στο δαχτυλίδι σφράγισης είναι πιό ομοιόμορφη, ο χρόνος ζωής του δαχτυλιδιού σφράγισης είναι μακρύτερος, ο οποίος είναι καταλληλότερος για το σχέδιο βαλβίδων των όρων υπηρεσιών υψηλής πίεσης και μεταβλητής θερμοκρασίας.

Σειρά προϊόντων της αντιστάθμισης tripe: Πλήρης διαφορά πίεσης κάτω από 300LB. Ανώτατη temp. 425°C, ελάχιστη temp. -96°C. Δεν είναι κατάλληλο για μεγάλη βαλβίδα σφαίρας.

Σειρά προϊόντων της πενταπλής μετατόπισης: Πλήρης διαφορά πίεσης μέχρι 2500LB. Ανώτατο temp. 850°C, ελάχιστο temp. -196°C.

Χαρακτηριστικό σχεδίασης+

Για να πληρούνται οι απαιτήσεις υψηλής θερμοκρασίας, οι βαλβίδες πεταλούδας υψηλής θερμοκρασίας πρέπει να πληρούν τις ακόλουθες απαιτήσεις:

1. Στη διαδικασία σχεδίου, το υλικό σωμάτων βαλβίδων επιλέγεται επίσης από το υλικό που διευκρινίζεται στο πρότυπο ASME B16134, και η εφαρμόσιμη θερμοκρασία του υλικού είναι υψηλότερη από τη μέγιστη θερμοκρασία του όρου εργασίας βαλβίδων.

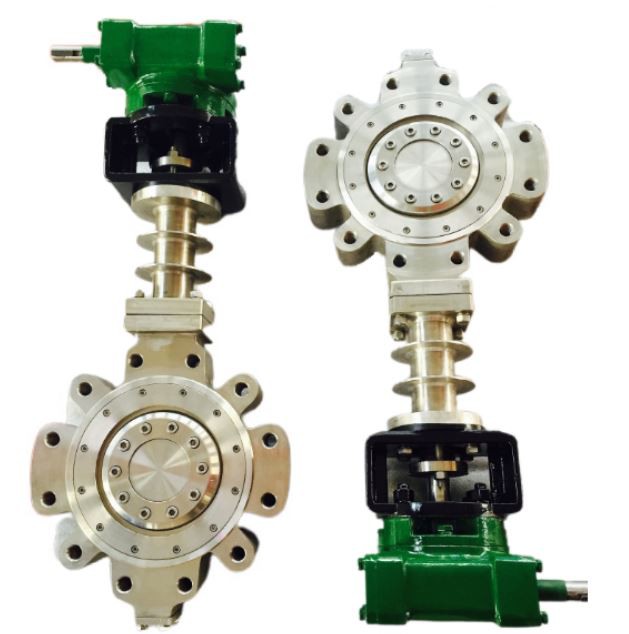

2.Stem υλικό: Το υλικό μίσχων βαλβίδων επιλέγεται ως lnconel Χ-750. Ο μίσχος επεκτείνεται με ένα σχέδιο υποστηριγμάτων και οι ψύκτες θερμότητας προστίθενται για να μειώσουν τον αντίκτυπο της μεταφοράς θερμότητας στον ενεργοποιητή.

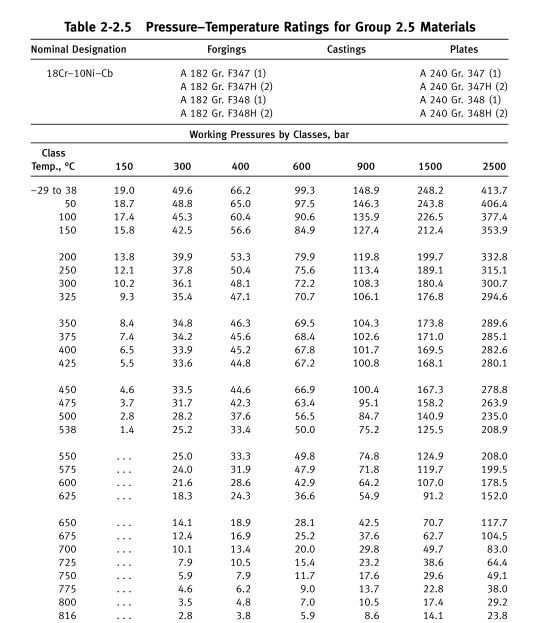

3. Γνωρίστε τις εκτιμήσεις πίεση-θερμοκρασίας

4.High-temperature η συσκευασία υιοθετεί το ενισχυμένο σχέδιο μαξιλαριών συσκευασίας + μετάλλων για να συναντήσει τη διαρροή συσκευασίας κάτω από την υψηλής θερμοκρασίας και υψηλή πίεση.

5. Εάν η θερμοκρασία είναι υψηλότερη από 900°C, η φυσική ψύξη πρέπει να εξεταστεί.

Πρότυπο σχεδίασης+

· Σχεδιασμός: API 609

· Πρόσωπο με πρόσωπο: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Τέλος φλάντζας: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Άκρο συγκόλλησης γλουτών: ASME B16.25

· Δοκιμή: API598

· Πυρασφάλεια: API607 / API6FA

Τεχνικές προδιαγραφές+

· Μέγεθος: 2"~104"(DN50~DN2600)

· Κατηγορία: 150LB ~ 2500LB/PN6~PN420

· Σύνδεση: Διπλή φλάντζα/συγκόλληση γλουτών/lug/γκοφρέτα

· Λειτουργία: Εργαλείο σκουληκιών/πνευματικός ενεργοποιητής/ηλεκτρικός ενεργοποιητής

· Θερμοκρασία: -120~1200°C

· Εφαρμογή: Άμεση θέρμανση/τήξη σιδήρου και χάλυβα/κυκλοφορώντας δροσίζοντας νερό/εγκαταστάσεις παραγωγής ηλεκτρικού ρεύματος

Επιλογή υλικού+

· Σώμα&disc: CF8C, F304H, κράμα Inconel, κράμα Hastelloy

· Μίσχος: ΧM-19, κράμα Inconel, κράμα Hastelloy

· Σφράγιση δίσκων: CF8C, F304H, κράμα Inconel, κράμα Hastelloy

· Κάθισμα σώματος: F304H+STL
