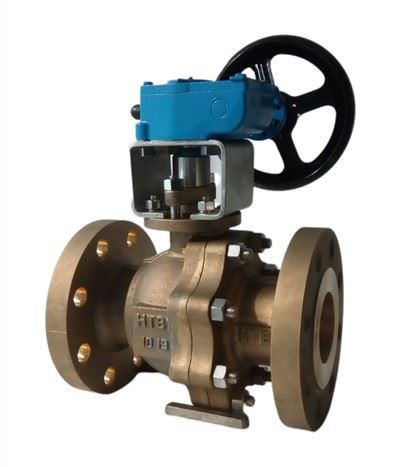

Trunnion Metal Seat Ball Valve

Η αμερικανική τυπική σταθερή σφαιρική βαλβίδα στεγανοποίησης περιστρέφεται γύρω από την κεντρική γραμμή του σώματος της βαλβίδας για να επιτύχει το άνοιγμα και το κλείσιμο. Το στοιχείο στεγανοποίησης είναι ενσωματωμένο στο κάθισμα βαλβίδας από ανοξείδωτο χάλυβα και το άκρο του καθίσματος μεταλλικής βαλβίδας είναι εφοδιασμένο με ελατήριο. Όταν η επιφάνεια στεγανοποίησης φθείρεται ή καίγεται, Κάτω από τη δράση του ελατηρίου, το κάθισμα της βαλβίδας και η σφαίρα ωθούνται για να σχηματίσουν μια μεταλλική σφράγιση. Έχει μια μοναδική λειτουργία αυτόματης ανακούφισης πίεσης. Όταν η μέση πίεση στην κοιλότητα της βαλβίδας υπερβαίνει τη δύναμη προφόρτισης ελατηρίου, το κάθισμα βαλβίδας στο άκρο εξόδου υποχωρεί από τη σφαίρα για να επιτύχει το αποτέλεσμα της αυτόματης ανακούφισης πίεσης. Μετά την ανακούφιση της πίεσης, το κάθισμα της βαλβίδας επαναφέρεται αυτόματα. Είναι κατάλληλο για νερό, διαλύτη, οξύ και φυσικό αέριο και άλλα γενικά μέσα εργασίας, αλλά επίσης κατάλληλο για μέσα με σκληρές συνθήκες εργασίας, όπως οξυγόνο, υπεροξείδιο του υδρογόνου, μεθάνιο και αιθυλένιο, κ.λπ., χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες.

Δυνατότητα σχεδίασης +

1. Υιοθετεί κυλινδρικό ελατήριο ή ελατήριο κυμάτων προφορτωμένη κινητή δομή έδρας βαλβίδας, λογικό σχεδιασμό δύναμης προ-σφράγισης, εύκαμπτο κλείσιμο και άνοιγμα, εξασφαλίζοντας αποτελεσματικά την αξιοπιστία της σφράγισης.

2. Το στέλεχος της βαλβίδας με συσκευή ειδικής δομής όχι μόνο διασφαλίζει ότι το υλικό πλήρωσης θα διαρρεύσει, αλλά επίσης αποτρέπει την έξοδο του στελέχους βαλβίδας.

3. Σύμφωνα με τις ανάγκες των χρηστών, μπορεί να σχεδιαστεί για να προσαρμόζεται στη δομή της σκόνης (συμπεριλαμβανομένων των στερεών σωματιδίων), του πολτού και άλλων μέσων, έτσι ώστε η σφαιρική βαλβίδα να έχει καλύτερη αντοχή στη φθορά και υψηλή αντίσταση στη θερμοκρασία.

4. Έχει ανθεκτική στη φωτιά και αντιστατική λειτουργία.

5. Η δομή της σφαιρικής βαλβίδας πρέπει να χρησιμοποιείται σύμφωνα με την καθορισμένη κατεύθυνση ροής.

Πρότυπο σχεδίασης +

· Σχεδιασμός: API 6D / API608 / BS 5351

· Πρόσωπο με πρόσωπο: API6D / ASME16.10

· Άκρο φλάντζας: ASME B16.5 / ASME B16.47

· Άκρο συγκόλλησης με άκρη: ASME B16.25

· Δοκιμή: API6D / API598

· Πυρκαγιά: API607 / API6FA

Τεχνική προδιαγραφή +

· Μέγεθος: 1/2 "~ 32"

· Κατηγορία: 150Lb ~ 2500Lb

· Σύνδεση: Διπλή φλάντζα / συγκόλληση

· Λειτουργία: Worm Gear / Pneumatic ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

· Θερμοκρασία: Μαλακό κάθισμα-60 ° C έως -180 ° C, Μεταλλικό κάθισμα-196 ° C έως +550 ° C

· Εφαρμογή: Διύλιση πετρελαίου / Χημική / χημική βιομηχανία άνθρακα / Κρίσιμοι κωδικοί υψηλής ή χαμηλής θερμοκρασίας

Επιλογή υλικού +

· Σώμα: Χάλυβας άνθρακα (WCB, LCB, WC6, WC9, C5, A105, LF2) /

· Ανοξείδωτο ατσάλι (CF8, CF8M, CF3, CF3M, F304, F316, F304L, F316L) /

· Διπλό ανοξείδωτο ατσάλι (4A, 5A, 6A, F51, F53)

· Μπάλα: A105 / F6A / F304 / F316 / F53

· Μίσχος: F6A / F304 / 17-4PH / F53

· Μεταλλικό κάθισμα: Επιφανειακό σπρέι: Επιφάνεια STL / Ni60 / Ni55 / Wolfram carbide / Chromium carbide
