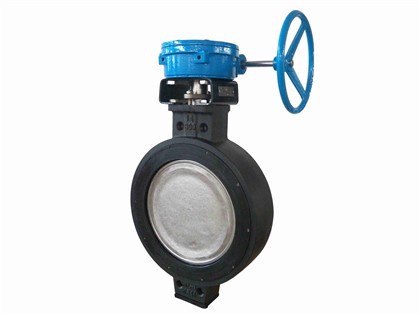

Βαλβίδα πεταλούδας με πλαστικοποιημένη στεγανοποίηση Triple Offset

Το Triple Offset Laminated Seal Butterfly Valve είναι μια βαλβίδα υψηλής απόδοσης, η οποία χρησιμοποιείται κυρίως για τον έλεγχο υψηλής θερμοκρασίας, υψηλής πίεσης ή ισχυρών διαβρωτικών μέσων. Λόγω του μοναδικού δομικού σχεδιασμού της, η τριπλή έκκεντρη βαλβίδα πεταλούδας πολλαπλών επιπέδων έχει εξαιρετική απόδοση σφράγισης, ελέγχου ροής και ρύθμισης, επομένως χρησιμοποιείται ευρέως στο πετρέλαιο, τη χημική βιομηχανία, την ηλεκτρική ενέργεια και άλλους τομείς.

Το κύριο χαρακτηριστικό της Triple Offset Laminated Seal Butterfly Valve είναι η χρήση εκκεντρικού σχεδιασμού δομής, αλλάζοντας τον βαθμό εκκεντρότητας, για να επιτευχθεί ο έλεγχος της ροής. Ταυτόχρονα, υιοθετείται μια δομή στεγανοποίησης πολλαπλών επιπέδων μεταξύ της πλάκας πεταλούδας και του δακτυλίου στεγανοποίησης, έτσι ώστε να διασφαλίζεται η αξιοπιστία και η στεγανότητα της βαλβίδας. Επιπλέον, το υλικό της βαλβίδας είναι κατασκευασμένο από υλικά υψηλής αντοχής, ανθεκτικά στη διάβρωση, τα οποία μπορούν να αντέξουν τη διάβρωση υψηλής θερμοκρασίας, υψηλής πίεσης και διαβρωτικών μέσων και έχουν καλή αντοχή.

Όταν η βαλβίδα βρίσκεται σε κλειστή κατάσταση, η έκκεντρη γωνία της πλάκας πεταλούδας της τριπλής έκκεντρης βαλβίδας πεταλούδας πολλαπλών επιπέδων την κάνει να αποκλίνει από το κέντρο της ατράκτου της βαλβίδας, γεγονός που μειώνει τη δύναμη λειτουργίας και την τριβή, που ευνοούν το άνοιγμα και λειτουργία κλεισίματος της βαλβίδας και αυξάνει την απόδοση στεγανοποίησης. Όταν η βαλβίδα είναι ανοιχτή, η περιοχή επαφής μεταξύ της πλάκας πεταλούδας και της έδρας μειώνεται, γεγονός που μειώνει την αντίσταση ροής και την κατανάλωση ενέργειας του υγρού.

Υπάρχουν τρεις διαφορετικοί δομικοί τύποι Triple Offset Laminated Seal Butterfly Valve: μονή έκκεντρη, διπλή έκκεντρη και τριπλή έκκεντρη. Μεταξύ αυτών, η τριπλή έκκεντρη βαλβίδα πεταλούδας είναι η πιο πρόσφατη δομή βαλβίδας και η εκκεντρικότητα του εξωτερικού δακτυλίου της πλάκας πεταλούδας, η λοξή εκκεντρότητα του εσωτερικού δακτυλίου και η απόκλιση του κεντρικού άξονα είναι όλα εκδηλώσεις της εκκεντρότητάς της. Σε σύγκριση με τις διπλές εκκεντρικές και μονές εκκεντρικές βαλβίδες πεταλούδας, οι τριπλές έκκεντρες βαλβίδες πεταλούδας προσφέρουν ανώτερη απόδοση όσον αφορά τον έλεγχο υγρών και τη στεγανότητα.

Εν ολίγοις, η Triple Offset Laminated Seal Butterfly Valve είναι μια βαλβίδα υψηλής απόδοσης με ολοκληρωμένες λειτουργίες και εξαιρετική απόδοση, ο ειδικός εκκεντρικός σχεδιασμός και η δομή στεγανοποίησης πολλαπλών επιπέδων παρέχουν μια αξιόπιστη εγγύηση για τον έλεγχο και τη ρύθμιση ροής διαφόρων μέσων και είναι κατάλληλη. για αέριο, υγρό και ατμό μέσο στο ρευστό οδηγό, το οποίο είναι μια απαραίτητη βασική συσκευή στη σύγχρονη βιομηχανική παραγωγή.

1. Εύλογη σχεδίαση και συμπαγής δομή: Η βαλβίδα πεταλούδας με πλαστικοποιημένη σφράγιση Triple Offset υιοθετεί τον εκκεντρικό σχεδιασμό δομής άξονα, που κάνει το σώμα της βαλβίδας και το δίσκο της βαλβίδας να συνεργάζονται στενά μεταξύ τους, με απλή δομή, λογικό σχεδιασμό και καλό αποτέλεσμα σφράγισης.

2. Ευέλικτη λειτουργία και ακριβής έλεγχος: Η βαλβίδα πεταλούδας με πλαστικοποιημένη σφράγιση Triple Offset μπορεί να ελεγχθεί με χειροκίνητο, ηλεκτρικό, πνευματικό και άλλες μεθόδους, με υψηλή ακρίβεια ελέγχου και ευέλικτη λειτουργία, η οποία είναι κατάλληλη για τον αυτόματο έλεγχο.

3. Εξαιρετική απόδοση στραγγαλισμού και χαμηλός ρυθμός διαρροής: Η βαλβίδα πεταλούδας με πλαστικοποιημένο σφράγισμα Triple Offset υιοθετεί μια δομή πολλαπλών επιπέδων, η οποία μπορεί να επιτύχει καλύτερη απόδοση στραγγαλισμού και μπορεί να προσαρμοστεί σε υψηλή πίεση, υψηλή θερμοκρασία, μεγάλη ροή και άλλες συνθήκες εργασίας, ενώ Το ποσοστό διαρροής είναι χαμηλό, το οποίο είναι εύκολο να διατηρηθεί και να διατηρηθεί.

◆ Σχεδίαση: API 609

◆ Πρόσωπο με πρόσωπο: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

◆ Άκρο φλάντζας: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

◆ Άκρος συγκόλλησης με πισινό: ASME B16.25

◆ Δοκιμή: API598

◆ Πυρασφάλεια: API607 / API6FA

◆ Μέγεθος: 2"~104"(DN50~DN2600)

◆ Κατηγορία: 150LB ~ 600LB / PN6 ~ PN100

◆ Σύνδεση: Διπλή φλάντζα / Πισινή συγκόλληση / Προεξοχή / Γκοφρέτα

◆ Λειτουργία: Worm Gear / Πνευματικός ενεργοποιητής / Ηλεκτρικός ενεργοποιητής

◆ Θερμοκρασία:-100~400 βαθμοί

◆ Εφαρμογή: Άμεση θέρμανση / Τήξη σιδήρου και χάλυβα / Κυκλοφορούν νερό ψύξης / Μονάδες ηλεκτροπαραγωγής

◆ Σώμα και δίσκος: Ανθρακούχο χάλυβα (WCB, LCB)

◆ Ανοξείδωτος χάλυβας (CF8, CF8M, CF3, CF3M) /

◆ Duplex ανοξείδωτο χάλυβα (4A,5A,6A) /

◆ Κράμα από κράμα κράματος (N-12MV,CW-12MW,CW-2M) /

◆ Inconel κράμα (CY-40,CW-6MC) /

◆ κράμα μονέλ (M35-1) /

◆ Κράμα μπρούτζου αλουμινίου (C95400, C95500, C95800, AB2C)

◆ Στέλεχος: SS420 / 17-4PH / F51/ F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276 / Titanium

◆ Σφράγιση δίσκου: Πολυστρωματική σφράγιση (SS316+γραφίτης, SS316+PTFE, SS316+RPTFE)

◆ Σφραγίδα σώματος: SS316+γραφίτης / SS316+PTFE / SS31083+Γραφίτης / SS30180+PTFE / Inconel+Graphit / Inconel + PTFE

◆ Κάθισμα αμαξώματος: A105+ SS316 / F304+ Nitriding / F316+STL / F53+STL / Inconel
